Grber2GCode (фрезеровка печатных плат на ЧПУ)

Обсуждение аспектов работы с CAМ программами, подготовка моделей, настройка постпроцессоров, настройка параметров инструментов, обсуждение стратегий обработки, симуляция обработки. Вопросы по G-коду.

Re: Grber2GCode

Сообщение iMaks-RS » 26 май 2019, 18:31

X-Ray писал(а):Так сам же иногда пользуюсь, правлю если нахожу.

Спасибо!

У меня вопрос процесса обрезки по контуру.. я где-то не улавливаю скрытый смысл или это фича?
Нарисовал в спринте вокруг платы контур, выбрал его, выбрал режим контур "поверх", предполагая что фреза пройдёт по середине самой дорожки.. ну или на крайний случай за контуром... По факту.. что "поверху", что "снаружи" - генерируется два пути для инструмента (на скрине - синем цветом)

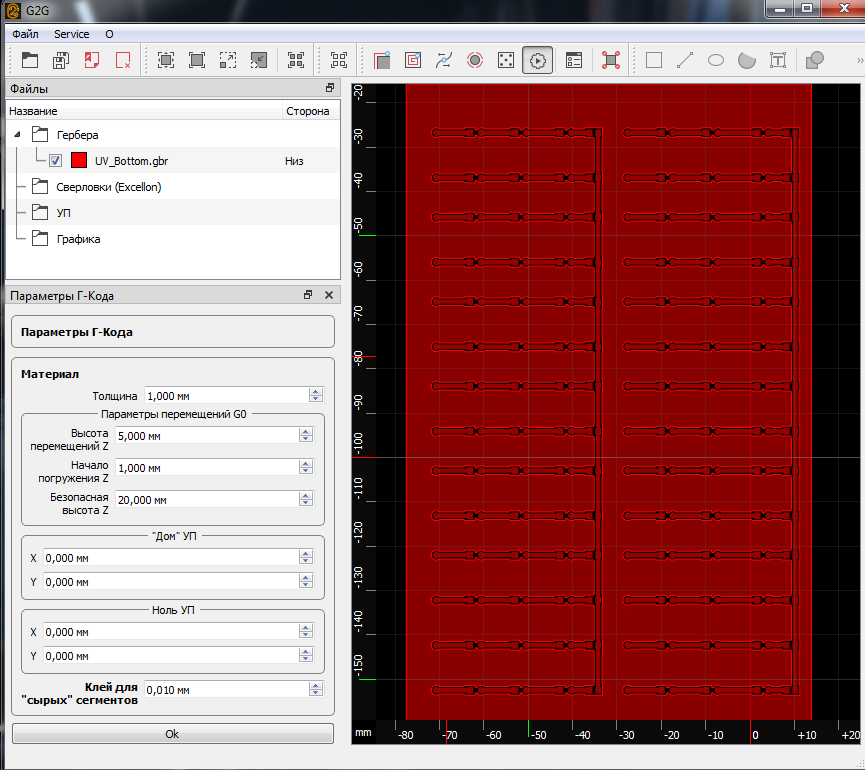

Grber2GCode (фрезеровка печатных плат на ЧПУ) _g2g_func_border.PNG


Второй момент, не знаю как, при загрузке гербера из Спринта, даже с отключенной опцией "контур платы" - контур всё-равно экспортируеся.. но он каккой-то невидимый.. появляется после создания УП.. Я уже и цвета менял, что-бы попататься разглядеть и отключить - ни как не получилось.. забил.. Из ДипТрейса тоже самое.. если выгрузить плату без границ, при генерации УП они создаются автоматически..

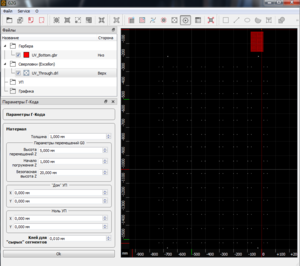

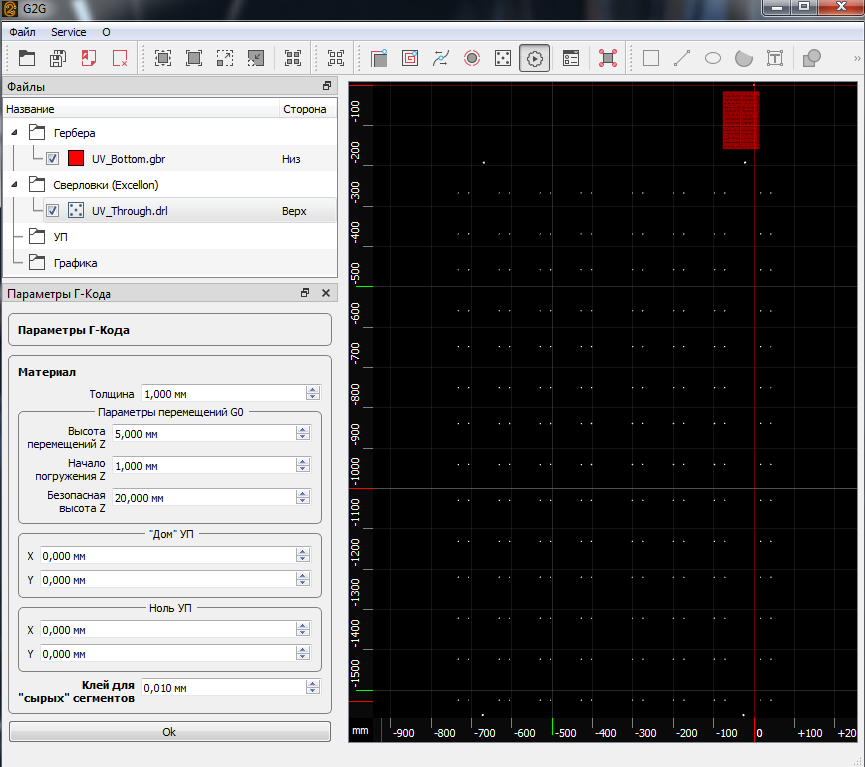

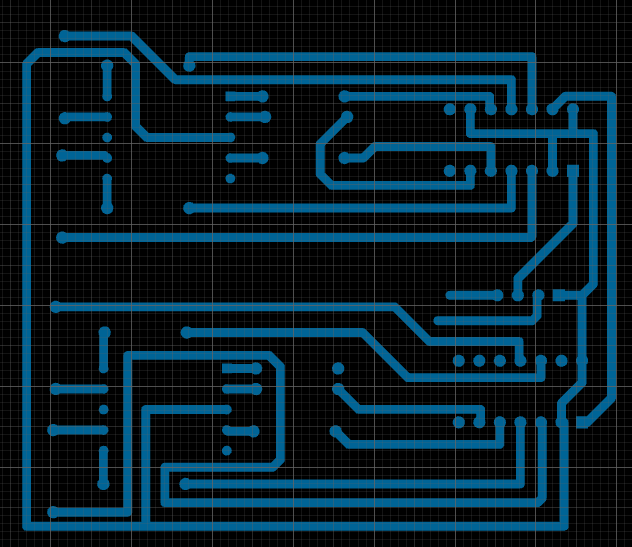

Grber2GCode (фрезеровка печатных плат на ЧПУ) _g2g_pcb_diptrace.PNG

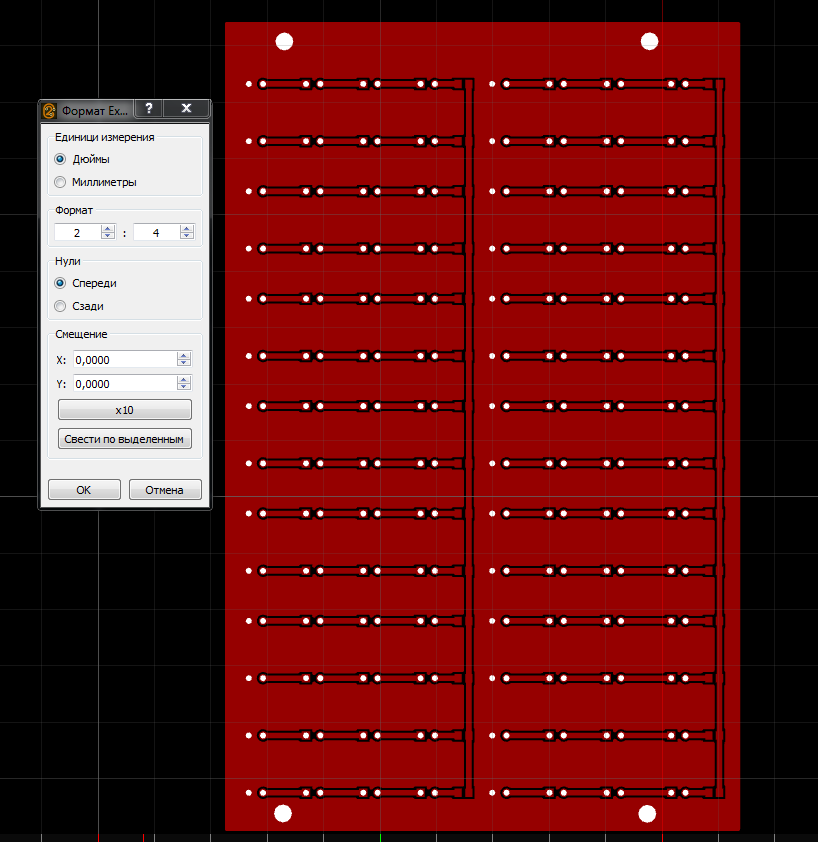

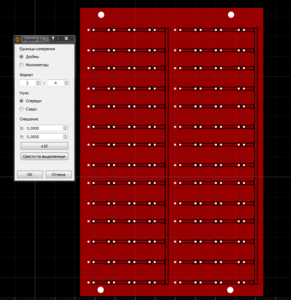

Grber2GCode (фрезеровка печатных плат на ЧПУ) _g2g_pcb_diptrace2.PNG


Какие действия нужно выполнить, что-бы обрезать плату по выбранному контуру снаружи или поверх контура. Сейчас пока удалю строки из УП в ручную... оставляю внешний контур.
Аватара пользователя
iMaks-RS
Мастер

Сообщения: 896
Зарегистрирован: 10 июл 2017, 09:25
Откуда: От туда.
Репутация: 96
Настоящее имя: Maks

Re: Grber2GCode

Сообщение N1X » 26 май 2019, 20:24

iMaks-RS писал(а):Нарисовал в спринте вокруг платы контур, выбрал его, выбрал режим контур "поверх", предполагая что фреза пройдёт по середине самой дорожки..

Нужно вывести отдельным слоем и поставить после загрузки для этого слоя галку "raw lines"
Аватара пользователя
N1X
Мастер

Сообщения: 3405
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1553
Настоящее имя: Владимир

Re: Grber2GCode

Сообщение iMaks-RS » 26 май 2019, 20:43

Понял, сделал, получилось. Спасибо.

А как быть с автоматической генерацией контура платы?
Аватара пользователя
iMaks-RS
Мастер

Сообщения: 896
Зарегистрирован: 10 июл 2017, 09:25
Откуда: От туда.
Репутация: 96
Настоящее имя: Maks

Re: Grber2GCode

Сообщение X-Ray » 26 май 2019, 22:37

iMaks-RS писал(а):А как быть с автоматической генерацией контура платы?

Всё до нельзя просто, а вы велосипед городите. Я уже описывал в теме как работает.
Вот видео.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение selenur » 26 май 2019, 22:41

X-Ray писал(а):
iMaks-RS писал(а):А как быть с автоматической генерацией контура платы?

Всё до нельзя просто, а вы велосипед городите. Я уже описывал в теме как работает.
Вот видео.

Круто!
Надо таких инструкций с примерами немного сделать, и тогда большинству станет ещё проще разобраться.....
Мой сайт: http://selenur.ru
Исходники моих программ: https://github.com/selenur
Аватара пользователя
selenur
Почётный участник
Почётный участник

Сообщения: 4042
Зарегистрирован: 21 авг 2013, 19:44
Откуда: Новый Уренгой
Репутация: 1438
Медальки:
Настоящее имя: Сергей

Re: Grber2GCode

Сообщение iMaks-RS » 26 май 2019, 23:29

X-Ray писал(а):а вы велосипед городите

Да это я понял, спасибо. Вопрос был в другом контексте... выбираю контур или Вороной... и кроме выбранных контуров автоматически создаётся контур платы в её размер.. который мне резать не нужно... и убрать который я не могу.. получается что фреза делает лишние движения. Вот что я имел ввиду, сказав про "автоматическую генерацию контура платы".

Этот вопрос уже позади.. со Спринтом проблем нет.. с ДипТрейсом вылезла беда... сверловка не совпадает с платой.. проверил на всех ранее сделанных с помощью FlatCam платах..

как это "привести в чувство":
Аватара пользователя
iMaks-RS
Мастер

Сообщения: 896
Зарегистрирован: 10 июл 2017, 09:25
Откуда: От туда.
Репутация: 96
Настоящее имя: Maks

Re: Grber2GCode

Сообщение X-Ray » 26 май 2019, 23:35

iMaks-RS писал(а):как это "привести в чувство":

Правой кнопкой в сверловках и найдете ответ. Если пролистать тему, то ответ уже был дан.
Методом тыка можно подобрать параметры, а можно файл в блокноте посмотреть, иногда в комментариях параметры указывают.
(для просмотра содержимого нажмите на ссылку)
Ей богу такое чувство что мыши из 80х с одной кнопкой до сих пор в ходу.
Последний раз редактировалось X-Ray 27 май 2019, 00:25, всего редактировалось 3 раз(а).
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 26 май 2019, 23:44

iMaks-RS писал(а):при генерации УП они создаются автоматически..
Это издержки использованной библиотеки. Пока в ней лень разбираться. Есть другая более удобная, но в ней тоже глюки, из двух зол выбрал меньшее.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение iMaks-RS » 26 май 2019, 23:47

https://www.youtube.com/watch?v=yQpw_wYu8Gs

видео-инструкция помогла..


X-Ray писал(а):Это издержки

ок.
Аватара пользователя
iMaks-RS
Мастер

Сообщения: 896
Зарегистрирован: 10 июл 2017, 09:25
Откуда: От туда.
Репутация: 96
Настоящее имя: Maks

Re: Grber2GCode

Сообщение X-Ray » 26 май 2019, 23:53

iMaks-RS писал(а):видео-инструкция помогла..

Какое затянутое :-)
Когда нибудь напишу справку.... Может быть....
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 27 май 2019, 00:18

artp писал(а):Добрый день. А как насчёт линуксовой версии? Вы, вроде, с ololoshka2871 её "пилили".

Это его инициатива. Я пока профан в этом вопросе. Проект как-то в установочные пакеты паковать надо под разные линуксы. В винде проще из папки работает.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение bvv4 » 27 май 2019, 00:29

iMaks-RS писал(а):* на столике приклеен кусок текстолита, (лактайт+молярная лента),

Что за способ такой?
bvv4
Новичок

Сообщения: 23
Зарегистрирован: 24 май 2019, 03:01
Репутация: 2
Настоящее имя: Вадим

Re: Grber2GCode

Сообщение iMaks-RS » 27 май 2019, 01:17

известный с недавних пор.. применяют для фиксации тонких материалов при обработке..и не очень тонких..

https://www.youtube.com/watch?v=r6DCvtcU8_M
https://www.youtube.com/watch?v=qwGwJT48cu8
https://www.youtube.com/watch?v=KYYnD5qi6M4

Спирт, кроме обезжирования, ещё немного "разжижает" клей.. от чего лента лучше прилипает.... и тут-же испаряется..
При использовании концевых дорогих фрез от 0,2mm можно практически обойтись без карты высот.. если сильно прижать текстолит чем-то тяжелым по всей плоскости минут на 5..

При таком способе фиксации у меня обрезается плата за один заход кукурузой 0.8мм с подачей 180мм/мин (3мм/сек).
Если жертвенник фанерный.. я бы не стал поливать водой текстолит..
Ну и подальше от станка надо быть.. если оторвёт заготовку из-за неверного режима или глюка.. что-бы в лоб не прилетело..

вот так на "мелком" у меня: Re: Модернизация станков семейства CNC 2418 и его клонов (30 #8 Если делать карту высот - то почти идеально по глубине..
Аватара пользователя
iMaks-RS
Мастер

Сообщения: 896
Зарегистрирован: 10 июл 2017, 09:25
Откуда: От туда.
Репутация: 96
Настоящее имя: Maks

Re: Grber2GCode

Сообщение ololoshka2871 » 27 май 2019, 08:27

artp писал(а):Добрый день. А как насчёт линуксовой версии? Вы, вроде, с ololoshka2871 её "пилили".

Ну как пилили, я пробовал собирать и лечил блокирующие сборку косяки.
Сейчас на гитхабе еще висит предложение патча для прошлой версии. Новую версию еще не пробовал, не было времени.
Что касается мануала как это собрать, попробую по мере сил написать. Однако сразу предупрежу, что в разных линуксах зависимости могут называться несколько по разному.
ololoshka2871
Новичок

Сообщения: 4
Зарегистрирован: 21 май 2019, 09:42
Репутация: 2

Re: Grber2GCode

Сообщение X-Ray » 27 май 2019, 09:48

ololoshka2871 писал(а):Однако сразу предупрежу, что в разных линуксах зависимости могут называться несколько по разному.
Это я и имел в виду.

ololoshka2871 писал(а):Сейчас на гитхабе еще висит предложение патча для прошлой версии.
На днях займусь.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение xenon-alien » 27 май 2019, 17:33

Приветствую!
Будет ли у вас возможность снять подобное видео для вашей программы. Что бы понимать что и к чему. (лично я сложно воспринимаю читаемый текст, но визуально, типа видеоурока быстрее осваиваю материал)
https://www.youtube.com/watch?v=jzL8dTrNiNM
https://www.youtube.com/watch?v=VJpAzbh4jQc
https://www.youtube.com/watch?v=kAhyUU7P2nk

Если получиться, то всё охватить в одном видео, а уже доработки (после снятия основной инструкции) можно будет фрагментами доснимать.
Аватара пользователя
xenon-alien
Почётный участник
Почётный участник

Сообщения: 1501
Зарегистрирован: 01 янв 2013, 13:13
Откуда: Закарпатская обл. Украина
Репутация: 441
Медальки:
Настоящее имя: Daniel

Re: Grber2GCode

Сообщение X-Ray » 27 май 2019, 17:50

xenon-alien писал(а):

Не думал что во флаткаме всё так тяжко. Всё контролировать необходимо, но идея с правкой готовой УП хорошая, надо замутить.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение xenon-alien » 27 май 2019, 18:08

Забыл ещё спросить, какой код выдает ваша программа?
Есть ли пробелы между командами? И можно ли править в самом постпроцессоре, если не предусмотрены пробелы?
Можете выложить часть УП созданную G2G, что бы посмотреть?

Просто у меня на станке прошивка Марлин для 3д принтера и если нет пробелов, то не читает код и остается методом замены в блокноте править, что не очень удобно.
Также можно использовать автоматическое сканирование поверхности и использовать эти данные при гравировке поверхности не комбинируя УП и карты высот на ПК. (на минуте 14:20, к стати на стадии сверления видно, как сверло гуляет по поверхности, так что наверное желательно гравером делать зацентровки на глубину слоя меди)
https://youtu.be/6ipcdhXetHY
Хочу лично проверить, но для этого хочу усвоить хоть какую-то программу для фрезеровки печатных плат (и нужную плату гравирнуть). Пока что только с ФлэтКамом разобрался немного, благодаря найденным видео. (там даже одной командой "set_sys excellon_zeros T" можно отверстия правильно разместить и все последующие загрузки сверловок становятся по своим местам - координатам)
Аватара пользователя
xenon-alien
Почётный участник
Почётный участник

Сообщения: 1501
Зарегистрирован: 01 янв 2013, 13:13
Откуда: Закарпатская обл. Украина
Репутация: 441
Медальки:
Настоящее имя: Daniel

Re: Grber2GCode

Сообщение bvv4 » 27 май 2019, 20:21

Здравствуйте, сегодня сделал платку с помощью G2G и заметил еще один не очень приятный нюанс. Скриншот приложил. Суть в том, что программа не учитывает предыдущую траекторию и другие пятаки при выборочном генерировании траектории кармана. Инными словами когда я делаю сначала земляные пятаки с термоизоляцией, а потом дорожки, то траектория дорожек порет пятаки. Можно как то етого избежать?

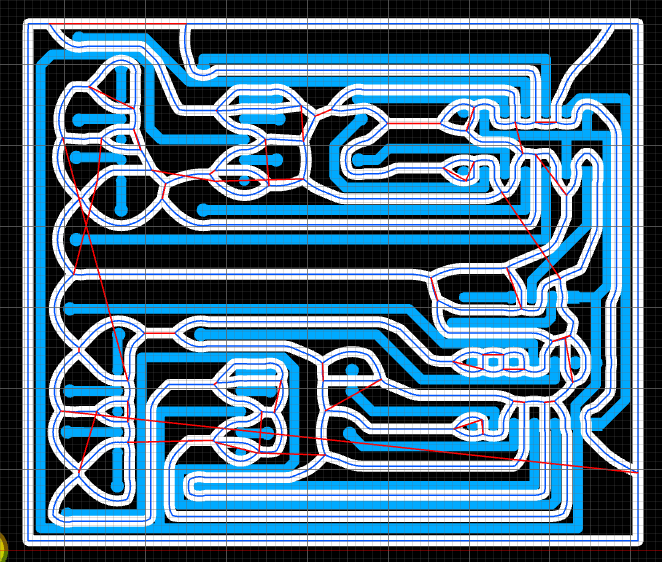

Вложения

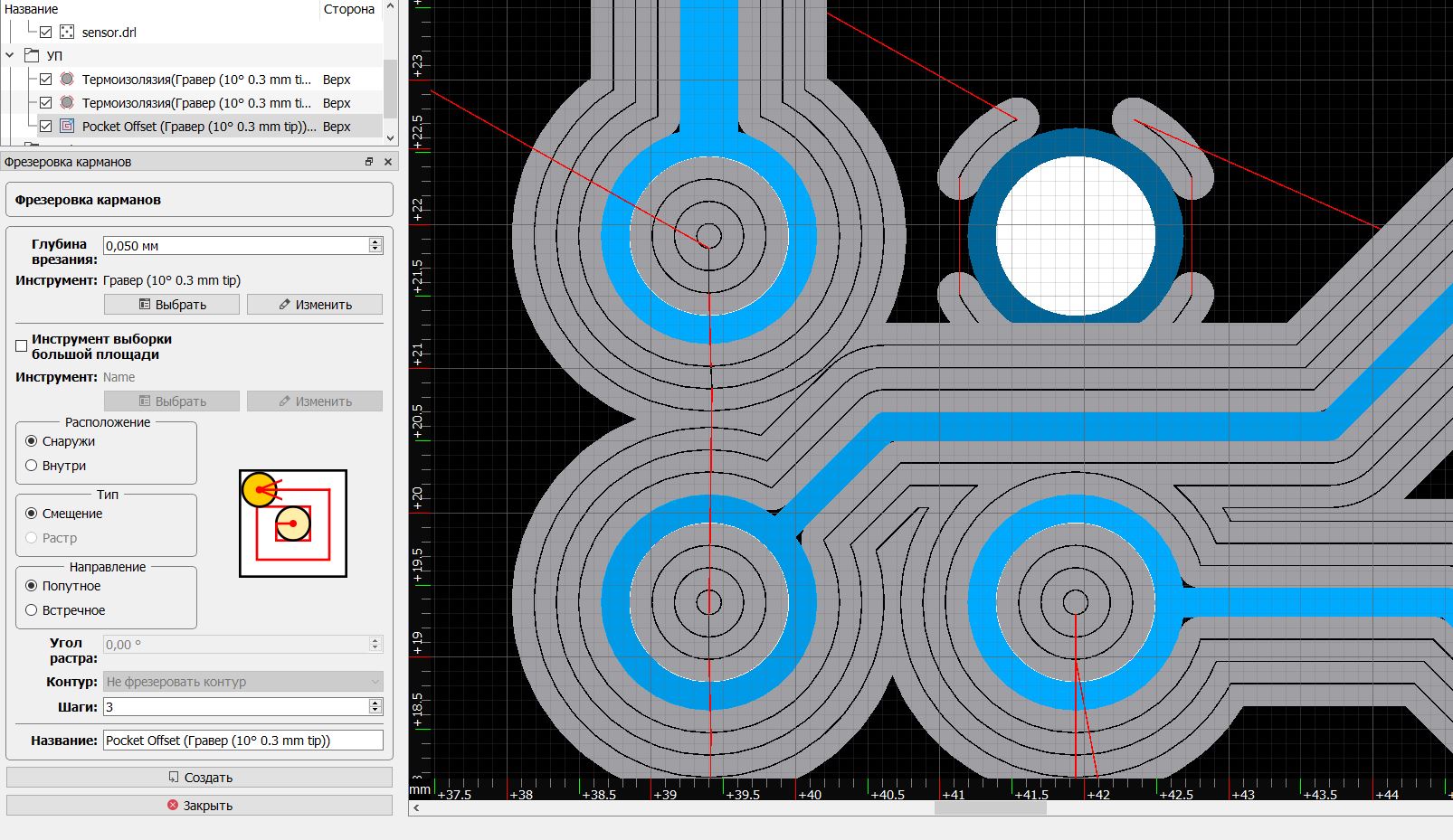

Grber2GCode (фрезеровка печатных плат на ЧПУ) G2G4.JPG
bvv4
Новичок

Сообщения: 23
Зарегистрирован: 24 май 2019, 03:01
Репутация: 2
Настоящее имя: Вадим

Re: Grber2GCode

Сообщение X-Ray » 27 май 2019, 22:58

bvv4 писал(а):Здравствуйте, сегодня сделал платку с помощью G2G и заметил еще один не очень приятный нюанс. Скриншот приложил. Суть в том, что программа не учитывает предыдущую траекторию и другие пятаки при выборочном генерировании траектории кармана. Инными словами когда я делаю сначала земляные пятаки с термоизоляцией, а потом дорожки, то траектория дорожек порет пятаки. Можно как то етого избежать?

Так зачем же вы их не выбрали, вот она их и не у учитывает, очевидно же что она работает только с выделенными объектами. В данном случае мне Вам не чего предложить.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 265
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 126
Медальки:
Настоящее имя: Дамир
