Создание модели по чертежам.

Обсуждение аспектов работы с CAD программами, моделирование, расчеты, симуляция.

Re: Создание модели по чертежам.

Сообщение ampredator » 02 ноя 2012, 22:47

Fisher писал(а):Методом научного тыка? Или нашел размер, к которому привязать?
Размер 37 в этом случае в пролёте :wik:

37, это что за размер? не понял
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Fisher » 02 ноя 2012, 22:50

Блин, точно! Там-же сопряжение!
Я уже закрыл Компас. Завтра попробую ;)
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение Fisher » 02 ноя 2012, 22:52

Вертикальный размер нижнего левого поднутрения.
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение ampredator » 02 ноя 2012, 22:53

[quote="Fisher"]Может не стоит упираться в суперточные размеры, а попробовать простую оцифровку, а затем уже притягивать к чертежу?[/q
ЧТо значит оцифровка?
Про размеры, я не стремлюсь к супер точным размерам. Необходимо форму выдержать. И содержание :hehehe:
Самая простая ручка, с которой я сталкивался-COLt 1911. 2 сквозных отверстия и паз
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение ampredator » 02 ноя 2012, 22:55

Спокойной ночи FIsher
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение ampredator » 03 ноя 2012, 19:16

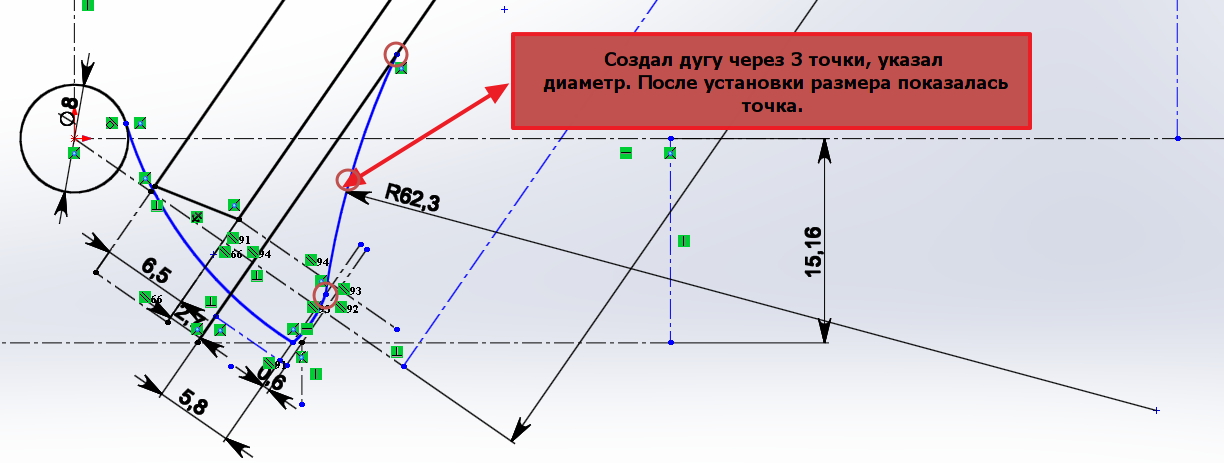

Попытался воспользаваться двумя инструментами, дуга через 3 точки и окружность по пириметру/
НУ, вот, кажется получилось?
Экспортировал DXF в Aspire, размеры кажется идеальные.
Вложения

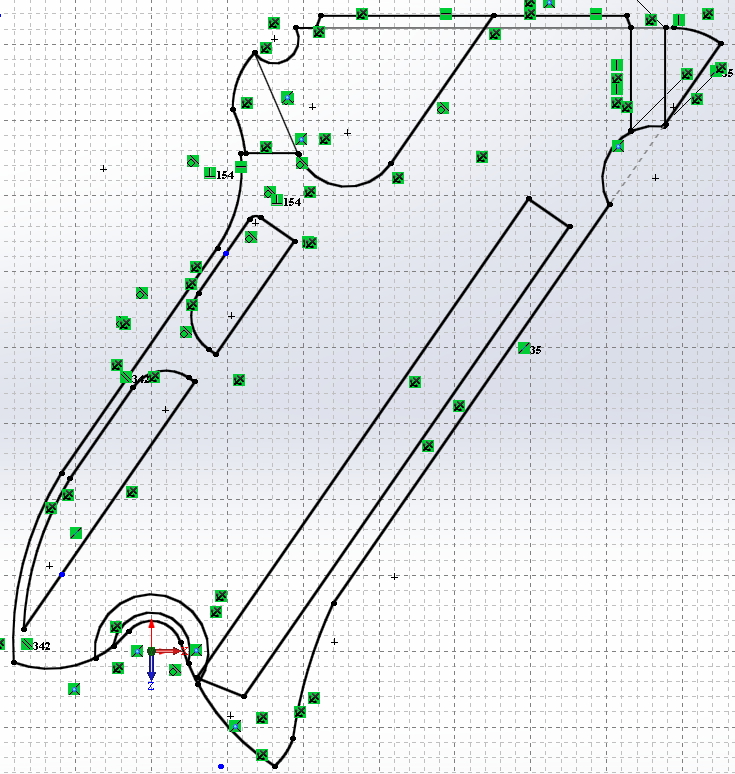

Создание модели по чертежам. Image 5.jpg

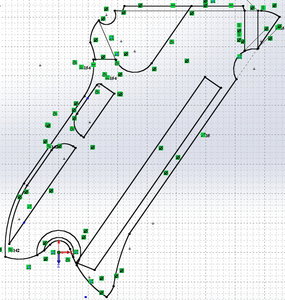

Создание модели по чертежам. Image 9.jpg
Создание модели по чертежам. Image12.jpg

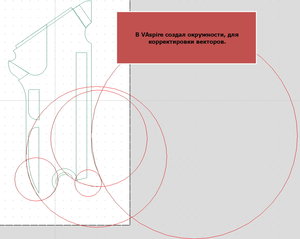

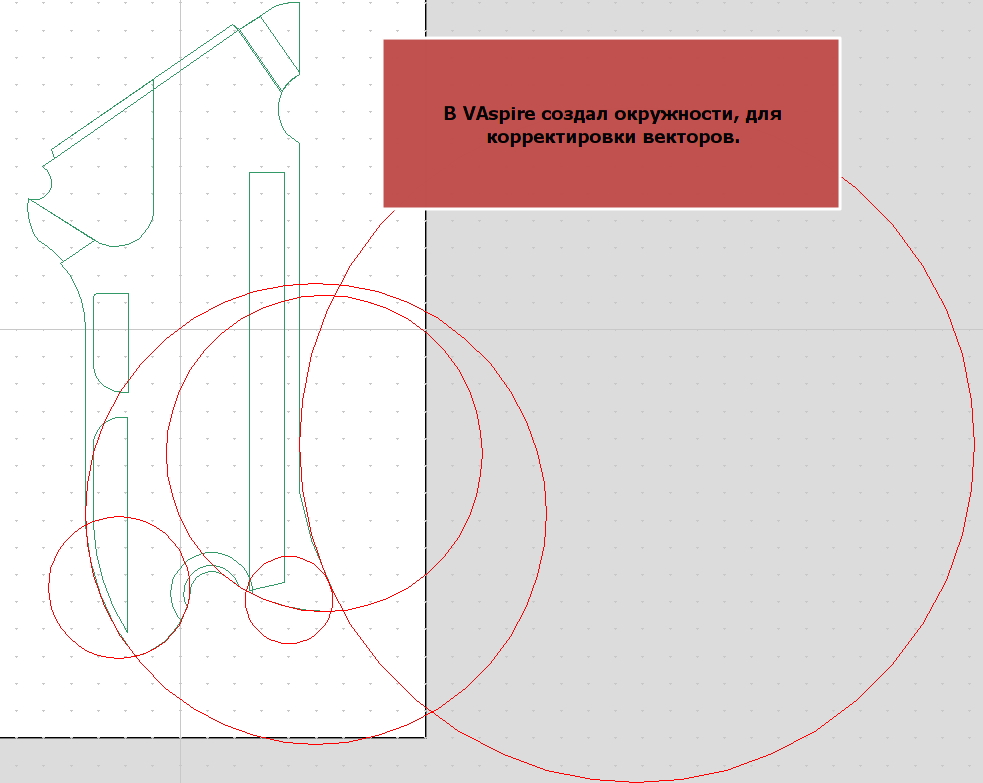

Экспорт в Aspire
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Fisher » 04 ноя 2012, 11:17

О-о-о! Круть! Осталось немного и будет модель ;)
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение ampredator » 04 ноя 2012, 15:03

Забыл! Файлы сохранил через CORELDRAW to EPS, на форуме прочитал, что лучше в Vectric -ке EPS. Сейчас делаю модели.
Кстати, в кокой проге можно создать модель с двух сторон, чтобы создать STL
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Fisher » 04 ноя 2012, 21:20

В каде типа солида, компаса и похожих. В компасе можно создать по сечениям, но здесь немного не наш случай, хотя надо пробовать.
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение sertix » 05 ноя 2012, 08:44

ampredator писал(а):Забыл! Файлы сохранил через CORELDRAW to EPS, на форуме прочитал, что лучше в Vectric -ке EPS. Сейчас делаю модели.



Почему EPS? Vectric отлично DXF|DWG понимает.


ampredator писал(а):Кстати, в кокой проге можно создать модель с двух сторон, чтобы создать STL


Я делал модели в AutoDesk Inventor, сохранял как STL, экспортировал Vectric-ом, все нормально. Кстати зачем тебе с двух сторон, чем обрабатывать будешь, какой станок у тебя, 4 оси?
sertix
Мастер

Сообщения: 623
Зарегистрирован: 07 май 2011, 09:06
Репутация: 136
Настоящее имя: Сергей

Re: Создание модели по чертежам.

Сообщение ampredator » 05 ноя 2012, 10:14

Про EPS прочитал пост на вектриковском форуме, по проблеммам узлов и дальнейших артифактов. К сожалению, не знаю чем отличаются форматы друг от друга, эксперементирую.
С 2-х сторон, как мне кажется, было бы очень удобно. Сделать в одном файле одну модель.

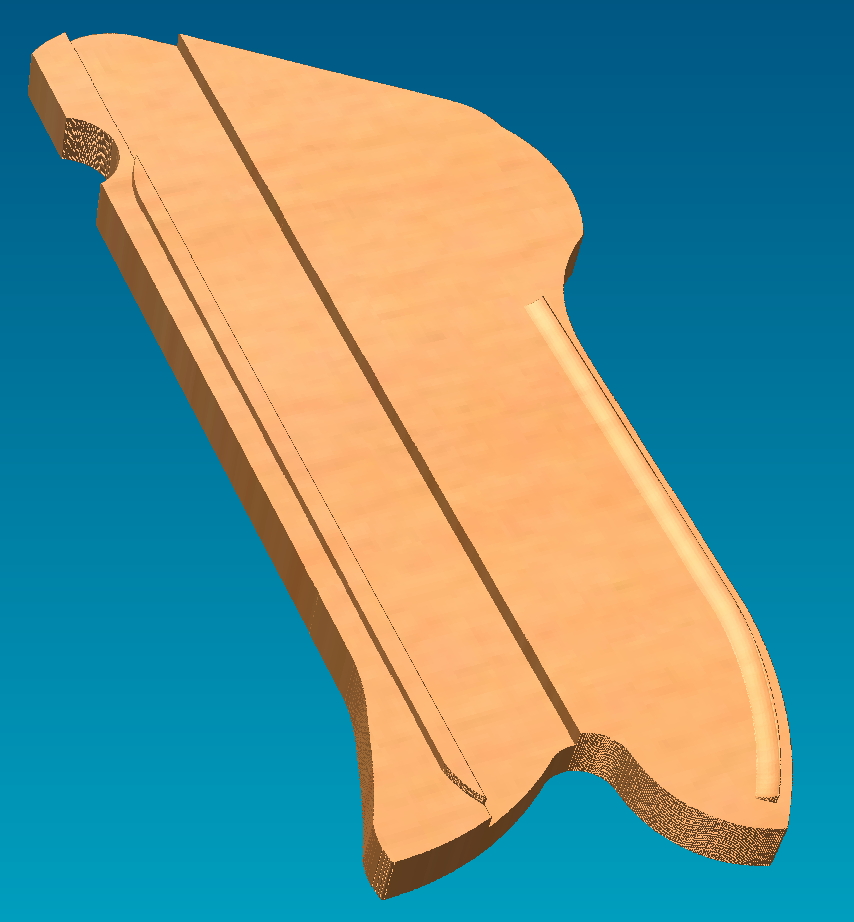

Создание модели по чертежам. Grip right path.jpg
1-я сторона внутренняя

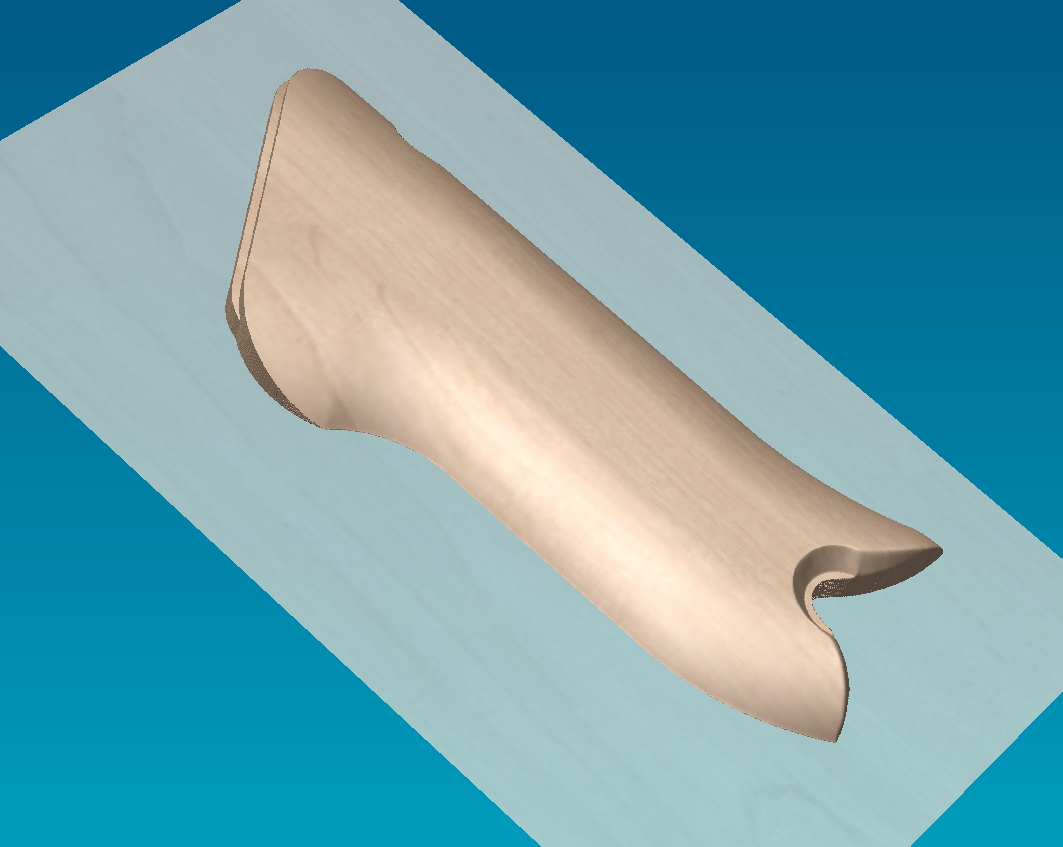

Создание модели по чертежам. Grip3.jpg
обратная сторона
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Nick » 05 ноя 2012, 15:36

А выпуклость ты как считал? По ней есть чертеж?
Аватара пользователя
Nick
Мастер

Сообщения: 22543
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1576
Заслуга: Developer
Медальки:

Re: Создание модели по чертежам.

Сообщение Fisher » 05 ноя 2012, 20:37

Эт другая ручка вроде?
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение ampredator » 05 ноя 2012, 22:42

Скругления то же в чертеже. Даже у пазов шириной 1мм указан диаметр окружности угла.
Это вторая часть ручки.
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Fisher » 05 ноя 2012, 23:31

Верх не тот однако (( На большом чертеже, как мне показалось, вообще две половинки разных ручек :thinking:
www.cncru.ru - все виды станков с ЧПУ. Комплектующие.
Аватара пользователя
Fisher
Почётный участник
Почётный участник

Сообщения: 3394
Зарегистрирован: 09 апр 2012, 12:39
Откуда: Киров
Репутация: 424

Re: Создание модели по чертежам.

Сообщение ampredator » 06 ноя 2012, 07:16

У тебя левая это правя. Чертеж намеренно искажен. Сегодня об этом узнал.
Еще не понимаю, в Солиде вектора замыкаются?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр
