Сообщение ampredator » 03 окт 2012, 20:34

Всем привет! Нужен совет по работе с чертежами. У меня есть чертежи детали, со всеми размерами. В УПэшке я создаю векторы, по рисунку чертежа но это не точно и муторно. Посоветуйте программу, где можно создать чертеж для дальнейшего импорта в УП.
Спасибо!
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение aegis » 03 окт 2012, 21:04

ampredator, 3д модель в солидворкс потом передаешь в солидкам или что-то подобное, благо там есть с 2 десятка программ которые с солидом напрямую работают для создания УП
нікому нічого не нав'язую.
Аватара пользователя
aegis
Мастер

Сообщения: 3171
Зарегистрирован: 22 мар 2012, 06:59
Откуда: Україна, Конотоп=>Запоріжжя=>Харьків
Репутация: 1808
Медальки:
Настоящее имя: Михайло

Re: Создание модели по чертежам.

Сообщение ampredator » 03 окт 2012, 21:44

Я не совсем понял, или же не правильно сформулировал вопрос.
У меня есть чертеж, я открываю его как Импорт Растра, контуры рисунка обвожу,( преобразую в векторный рисунок).

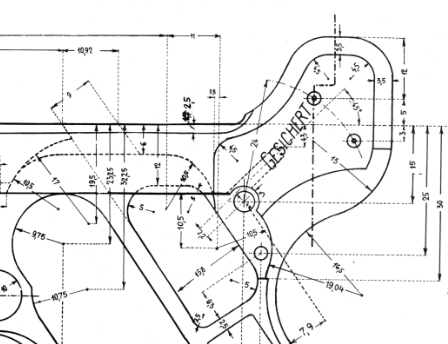

Создание модели по чертежам. Image 2.jpg

размеры не соответствуют и подгонять каждый вектор трудоемко и набор инструментов жидковат. Вот и подумал о каком нибудь редакторе 2D,с помощью которого можно создать по чертежу готовый файл модели, в виде векторов, а лепить модель в проге с которой работаю.
Если бы в программе, я работаю в Vectric,была бы рулетка, которой можно было сделать разметку от линий под разным углом, было бы проще.
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение aftaev » 03 окт 2012, 22:02

Программы что из картинки делали вектор не всегда хорошо работали.
В Солиде можно можно отсканировать деталь, высчитать линейкой масштаб и потом обвестии зделать чертеж.

Например таким образом делал чертеж ремня, зубчатого шкива и тд...
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 31920
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 5707
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 03 окт 2012, 23:00

Отсканировать в прямом смысле слова, сканером?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение aftaev » 03 окт 2012, 23:04

ampredator писал(а):Отсканировать в прямом смысле слова, сканером?

нужно крышку картера сделать к примеру. Берем обычный сканер для бумаги и сканим.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 31920
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 5707
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 03 окт 2012, 23:41

Понятно. Я так то же делаю. Если возможно ссылку на учебный материал?
... Меня больше волнуют сложные и мелкие детали, крышку картера можно нарисовать без сканирования :thinking: или я не прав?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение aftaev » 03 окт 2012, 23:46

когда ставишь солид там есть интерактивные уроки и куча видео в сети.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 31920
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 5707
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 03 окт 2012, 23:53

Поставил на закачку. Попробую.
Скачал для пробы AutoSketh .
Было бы здорово обработать чертёж в сторонней прграмме и лепить уже модель по готовому векторному чертежу.
Хотя, может это и не облегчит работу?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Nick » 04 окт 2012, 09:46

Если будешь обводить чертеж автоматом - то в нем будет очень много узлов, или он будет не точный. Много узлов плохо для дальнейшего редактирования и создания по контурам поверхностей больший порядков (из линий - поверхностей). Чем больше узлов, тем менее точной будет поверхность.

Поэтому лучше найти хороший пакет, тот же солид и приноровиться в нем рисовать чертежи в ручную.
Аватара пользователя
Nick
Мастер

Сообщения: 22527
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1576
Заслуга: Developer
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 04 окт 2012, 10:28

Я автоматом не делаю, ручками.
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение Алексс » 04 окт 2012, 10:33

ampredator, ссылкана "урок"
Каждая собака, бегущая на поводке впереди хозяина, думает, что ведет его за собой.
Аватара пользователя
Алексс
Почётный участник
Почётный участник

Сообщения: 2210
Зарегистрирован: 20 июл 2012, 15:49
Откуда: Прага
Репутация: 266
Заслуга: IQ32
Медальки:
Настоящее имя: Алексей

Re: Создание модели по чертежам.

Сообщение ampredator » 05 окт 2012, 20:34

SolidWorks и SolidCam чем отличаются?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение nkp » 05 окт 2012, 20:44

ampredator писал(а):SolidWorks и SolidCam чем отличаются?

SolidWorks - это cad программа - то бишь для создания моделей ,сборок ,чертежей
то есть по простому это чертежная программа
SolidCam - это программа для создания управляющей программы (ж-кода)
мировой cam лидер - мастеркам...
Последний раз редактировалось nkp 05 окт 2012, 20:50, всего редактировалось 2 раз(а).
nkp
Мастер

Сообщения: 8259
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1539
Медальки:

Re: Создание модели по чертежам.

Сообщение nkp » 05 окт 2012, 20:46

по моему не взирая на сходство в наименовании - программы создают две совершенно разные компании...
nkp
Мастер

Сообщения: 8259
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1539
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 05 окт 2012, 21:25

...CAM устанавливается без ...Work?
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение aftaev » 05 окт 2012, 21:51

ampredator писал(а):...CAM устанавливается без ...Work?

САМ может интегрироваться в Work а может работать самостоятельно
Например есть MasterCam а есть MasterCam for SolidWork последний интегрируется в SolidWork и потому малость обрезан.

В некоторых САМ программах есть своя 3Д чертилка. В МастерКаме она отстойная. Потому проще едлать чертеж в Солиде и перебрасывать в МастерКам
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 31920
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 5707
Медальки:

Re: Создание модели по чертежам.

Сообщение nkp » 05 окт 2012, 22:09

nkp писал(а):не взирая на сходство в наименовании - программы создают две совершенно разные компании...

SolidCAM - система CAM нового поколения разработанная израильской фирмой SolidCAM Ltd.
SolidWorks разработан компанией SolidWorks Corporation, ныне являющейся независимым подразделением компании Dassault Systemes (Франция)
aftaev писал(а):...CAM устанавливается без ...Work?

имхо,чем универсальней инструмент- тем слабее его составляющие.
лучше установить две отдельных программы
nkp
Мастер

Сообщения: 8259
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1539
Медальки:

Re: Создание модели по чертежам.

Сообщение ampredator » 05 окт 2012, 22:36

Я вас всех понял :). И не хотел бы поставить ничего лишнего. С торрента стянул все!
Мне нужно "обрисовать" чертеж, фото, эскиз и тд. С точными размерами создать файл векторный. А куда его потом засунуть, второй вопрос :rail: ;)
Дайте добрый совет, что нужно установить
CNC MasterCAM X6 for SolidWorks
SolidCAM 2012 SP2 HF1 Multilanguage for SolidWorks
SolidWorks 2012 SP4.0
Аватара пользователя
ampredator
Мастер

Сообщения: 332
Зарегистрирован: 27 июн 2012, 12:44
Репутация: 1
Настоящее имя: Александр

Re: Создание модели по чертежам.

Сообщение nkp » 05 окт 2012, 22:53

Если в итоге нужен ж-код то посмотри это:
nkp
Мастер

Сообщения: 8259
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1539
Медальки:
