Gcodetools - plug-in Inkscape для экспорта в Gcode

Обсуждение установки, настройки и использования LinuxCNC. Вопросы по Gкоду.

Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 07 дек 2009, 10:49

Gcodetools - plug-in Inkscape для экспорта в Gcode EMC screenshot.png
Сгенерированный Gкод в EMC2
ТипРасширение векторного
графического редактора Inkscape
РазработчикКоманда разработчиков Gcodetools
Написана наPython
ОСКроссплатформенное программное
обеспечение (Windows, Linux,
MacOS)
Версия1.7 от 01.07.2010
ЛицензияGNU GPL
Количество загрузок7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.


Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode
Gcodetools - plug-in Inkscape для экспорта в Gcode Screqnshot.png

Gcodetools - plug-in Inkscape для экспорта в Gcode lumen lab gcodetools cnc pocketing 1280.jpg
Gcodetools cnc обработка площади

Gcodetools - plug-in Inkscape для экспорта в Gcode 0089 gcode tools lathe emc screenshot.png
Gcodetools CAM для токарных станков с чпу

Gcodetools - plug-in Inkscape для экспорта в Gcode 0082 gcode tools engraving.jpg
Gcodetools гравировка от Rene

Gcodetools - plug-in Inkscape для экспорта в Gcode bears.jpg
Bears by Durachko
  • Экспорт кривых в Gcode
  • Аппроксимация с использованием круговой интерполяции (G02 и G03)
  • Автоматическое разбиение кривых для достижения заданной степени точности
  • Обработка со сменой инструментов
  • Экспорт Gкода в параметрической или обычной формах
  • Добавление собственных заголовков и окончаний
  • Выбор единиц измерения
  • Многопроходная обработка
  • Автоматическое добавление цифрового суфикса к назваию сохраняемого файла
Обработка на токарном станке
  • Создание траекторий для обработки детали на токарном станке
  • Расчет чистового прохода
  • Задание заглубления при чистовом проходе
  • Задание количества чистовых проходов
  • Два различных метода вычисления чистовых проходов
  • Замена стандартных осей
Обработка площади контуров
  • Создание траекторий для обработки площади контуров
  • Возможность коррекции созданных траекторий
Гравировка фигурными фрезами
  • Создание траекторий для обработки контуров фигурной фрезой
  • Задание произвольной формы фрезы
Библиотека инструментов
  • Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
  • Возможность копирования инструментов
  • Возможность обработки со сменой инструмента
Система ориентирования
  • Задание масштабирования по всем осям
  • Задание поворотов в плоскости ХY
  • Задание смещения по всем осям
  • Ориентация по произвольным точкам
Постпроцессор
  • Создание произвольной программы постпроцессора или выбор из стандартного набора
  • Масштабирование и смещение Gcode
  • Произвольная замена команд (в том числе одновременная замена)
  • Параметризация Gcode
  • Округление длинны дробной части чисел в Gкоде
Предварительная проверка рисунка
  • Выделение маленьких контуров (возможных артефактов area)
  • Проверка принадлежности инструментов
  • Проверка порядка обработки
Плоттерная резка
  • Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.
Общие
  • Проверка наличия обновлений.

вверх
Лицензия (для просмотра содержимого нажмите на ссылку)

Лицензия

Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:
  • запуска программы, с любой целью;
  • изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
  • распространения копий;
  • улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).
Подробнее см здесь: http://ru.wikipedia.org/wiki/GPL
вверх
Установка (для просмотра содержимого нажмите на ссылку)

Установка

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
вверх
Видео уроки (для просмотра содержимого нажмите на ссылку)

Видео уроки

Русский язык

Видео уроки от Steel.ne на русском языке: Gcodetools - plug-in Inkscape для экспорта в Gcode #403

Английский язык

Видео уроки от Bitviper (на форуме Fizgig) (англ.):
http://www.youtube.com/watch?v=yUTVOTDbDRI
http://www.youtube.com/watch?v=zMQplyEo9Bc
Еще один видео урок на английском:
http://www.youtube.com/watch?v=4jYKMAjzK3A
Пример использования Gcodetools за 1 минуту от Stirlingengr:
http://www.youtube.com/watch?v=aflrnD9OEvA
Использование и уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки

Документация: Gcodetools документация [В разработке] #23
Tutorial гравировке узоров от Dormouse ver 1.5b: http://kalyaev.com/2010/20100402/tut01/tut01.html
Tutorial по обработке площади контура ver 1.2: Gcodetools - plug-in Inkscape для экспорта в Gcode #10
Tutorial по созданию шестеренок ver 1.2: http://www.cnc-club.ru/forum/viewtopic. ... art=0#p154
Manual для версии 1.2 в этом посте:Gcodetools - plug-in Inkscape для экспорта в Gcode #9
Подробное описание для версии 1.1 в этом посте: http://www.cnc-club.ru/forum/viewtopic. ... rt=40#p100

Справка по пре- и пост-процессорам Gcodetools - пре- и пост-процессоры #1
Скриншоты (для просмотра содержимого нажмите на ссылку)

Скриншоты

Gcodetools - plug-in Inkscape для экспорта в Gcode g83147_002.png
Gcodetools plug-in tutorial (2600*1300 px png ~ 700Kb)


Gcodetools - plug-in Inkscape для экспорта в Gcode g36416.png
Gcodetools - plug-in Inkscape для экспорта в Gcode Screenshot-1.png


Gcodetools - plug-in Inkscape для экспорта в Gcode g64542.png
Gcodetools - plug-in Inkscape для экспорта в Gcode Screqnshot.png


вверх
Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию

Последняя стабильная версия Gcodetools 1.7
gcodetools.tar.gz
Gcodetools 1.7
(75.25 Кб) Скачиваний: 17806

Предыдущие версии(ver 1.6)
gcodetools-1.6.tar.gz
Gcodetools 1.6
(57.1 Кб) Скачиваний: 3726

(ver 1.5)
gcodetools.tar.gz
Gcodetools 1.5
(21.17 Кб) Скачиваний: 2237

(ver 1.4)
gcodetools.tar.gz
(14.72 Кб) Скачиваний: 2069

(ver 1.2)
extensions.tar.gz
(11.25 Кб) Скачиваний: 2197

Dev версия


Вы можете опробовать версию, находящуюся в разработке, загрузив ее с github
Через веб интерфейс: https://github.com/cnc-club/gcodetools
Или через git командой git clone git@github.com:cnc-club/gcodetools.git

Перед работой необходимо создать файлы inx путем запуска скрипта python create_inx.py
Благодарности (для просмотра содержимого нажмите на ссылку)

Благодарности

Разработчики:
  • Николай Дробченко (Nick)
  • Владимир Каляев (Dormouse)
  • Henry Nicolas (Alfcnc)
  • Chris Lusby Taylor (ChrisInNewbury)
Переводчики:
  • John Brooker (greybeard из cnczone.com)
вверх
Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Помощь в разработке

На данный момент в разработке находятся:
  • Расширение для плазменной резки
  • Расширение для токарных станков
  • Расширение для плоттеров
Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:
  • Написать отчет об использовании
  • Улучшить справку и уроки
  • Опубликовать Gкод / SVG / или программный код
  • Загрузить фото/видео готовых работ или опубликовать историю разработки
  • Написать отчет об ошибках
  • Помочь в разработке новых функций
  • Помочь в написании уроков и справки
  • Предложить новые функции
вверх
Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Протестировано на

Linux
Ubuntu 9.10 - Ubuntu 14.04 и далее + inkscape 0.48, inkscape 0.47, inkscape 0.46
FreeBSD 9, FreeBSD 10 + Inkscape 0.48.2.
Windows
Windows XP, Windows Vista, Windows 7 + inkscape 0.46, inkscape 0.47, inkscape 0.48
MacOS
Есть сообщения о работоспособности на MacOS.
вверх
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 22 сен 2015, 12:15

PrizrakPro писал(а):Я правильно понимаю LinuxCNC может быть установлена как дистрибутив на основе Ubunta так и отдельно поверх уже имеющейся системы. Это не повлияет на работу системы?

можно на имеющуюся, но без бубна - только версию sim.
PrizrakPro писал(а):LinuxCNC Features запустить не смог, python не хватает модуля linuxcnc, понятно что это такое. Но можно ли отдельно поставить библиотеку? Или нужен весь LinuxCNC, что бы работал LinuxCNC Features.

лушче чтобы был LinuxCNC.
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение _taras_ » 23 окт 2015, 20:32

Nick можно ли добавить формирование кода для для пенорезки? Чтоб контур можно было вырезать. Буду тестером :)
_taras_
Мастер

Сообщения: 513
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 65
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение NightV » 23 окт 2015, 20:50

PrizrakPro писал(а):А про редактирование. Я имел в виду, что я изменяю g-код в ручную. А мне визуализатор сразу показывает.

попробуй CIMCO Edit, функция Backplot ;)
Всё просто! если знаешь КАК!
Аватара пользователя
NightV
Почётный участник
Почётный участник

Сообщения: 6334
Зарегистрирован: 30 дек 2011, 09:14
Откуда: Israel
Репутация: 2302
Медальки:
Настоящее имя: Владимир Айрапетян

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 28 окт 2015, 13:43

А чем он отличается от обычного кода?
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение pup » 17 дек 2015, 20:47

хм. пробую в версии для мака и получаю вот такое:
Код: Выделить всёРазвернуть
raceback (most recent call last):
  File "gcodetools.py", line 6753, in <module>
    gcodetools.affect()
  File "/Applications/Inkscape.app/Contents/Resources/share/inkscape/extensions/inkex.py", line 265, in affect
    self.getposinlayer()
  File "/Applications/Inkscape.app/Contents/Resources/share/inkscape/extensions/inkex.py", line 207, in getposinlayer
    x = self.unittouu( xattr[0] + 'px' )
  File "/Applications/Inkscape.app/Contents/Resources/share/inkscape/extensions/inkex.py", line 351, in unittouu
    return retval * (self.__uuconv[u.string[u.start():u.end()]] / self.__uuconv[self.getDocumentUnit()])
  File "/Applications/Inkscape.app/Contents/Resources/share/inkscape/extensions/inkex.py", line 304, in getDocumentUnit
    p = param.match(svgwidth)
TypeError: expected string or buffer

куда смотреть, что делать?
pup
Мастер

Сообщения: 676
Зарегистрирован: 12 фев 2015, 10:12
Репутация: 11

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 24 дек 2015, 14:42

а другие расширения работают?
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 24 дек 2015, 15:05

Добрый день всем!

Использую плагин Gcodetools для выжигания лазером, установленном на Wanhao. Контуры получаются в подавляющем количестве случаев, а проблем очень много с ЗАШТРИХОВКОЙ. Я первый раз пишу - не успел изучить всю многолетнюю переписку в этом форуме.

Конкретно одна из проблем с заштриховкой:
1. пишу буквы "АБВ..."
2. создаю внешний прямоугольник (в нем буквы)
3. выделяю все, далее функция в контурах "исключающее ИЛИ". Получился макет для оттиска.
4. полученный объект - "оконтурить"
5. используя Gcodetools, выставляю diameter = 0.1 в миллиметрах в зеленой таблице Default tool. Это к примеру: 0.1, можно и другое.
6. плагин Gcodetools "Площадь", вкладка вторая "Fill area", далее либо "предпросмотр" либо "применить" и смотрим результат

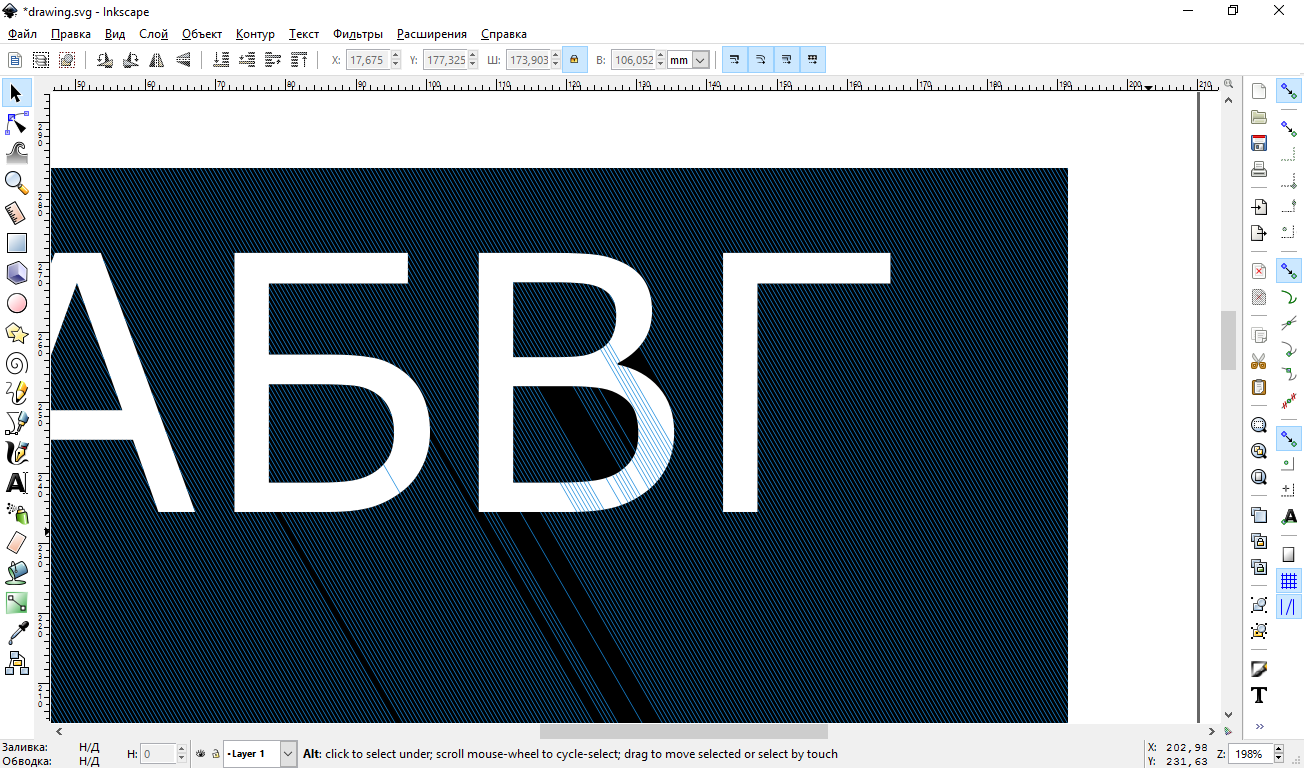

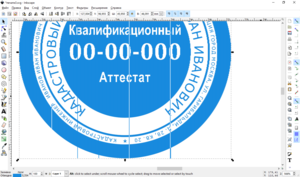

Видны ошибки заштриховки, а именно части букв НЕ заштрихованы, а также темное поле не заштриховано полностью.

Есть ли у кого-то опыт решения такого бага?
Прошу помощи в решении вопроса.

ПС. Цель создать клише для печатей (выжечь лазером в резине)
Вложения
Gcodetools - plug-in Inkscape для экспорта в Gcode 2015-12-24.png
area_filling.svg
(426.36 Кб) Скачиваний: 374
Последний раз редактировалось Vladimir_Endurance 24 дек 2015, 15:16, всего редактировалось 1 раз.
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 24 дек 2015, 15:09

Да, штриховка бывает сбоит...

попробуй угол повернуть...
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 24 дек 2015, 15:19

1) А в чем именно причины сбоев? Есть ли понимание?
Что внутри объекта является источником сбоев?

2) Можно ли написать функцию а-ля "подчищения" объекта. Для устранения причин сбоев.

3) на уровне идеи. Может быть попиксельно заштриховывать? предварительно разбив на пиксели для конкретной точности. Что думаете?
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 24 дек 2015, 15:21

Обычно кривые узлы - в шрифтах сплошь и рядом есть узлы с очень коротким рычагом в совершенно непредсказуемом направлении.
Можно попробовать, даже функция в gcodetools такая есть, надо посмотреть, используется она там или нет....
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 24 дек 2015, 15:36

Nick писал(а): даже функция в gcodetools такая есть, надо посмотреть, используется она там или нет....

в Inkscape есть функция "упростить контур", но она вносит достаточно ощутимые изменения!
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 24 дек 2015, 15:48

Vladimir_Endurance писал(а):но она вносит достаточно ощутимые изменения!

это да.
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 24 дек 2015, 16:29

Nick писал(а):Обычно кривые узлы

Вот еще указание на причины сбоев:
"Проблема с gcodetools возникает, если в контуре встречаются участки квадратичных кривых Безье (SVG-команда "q"). Упрощение превращает их в кубические кривые (команда "c"), тогда штриховка начинает работать как надо.
...
пример с неработающей штриховкой букв, который лечится упрощением - там, как раз, вся разница в степени кривой. Дополнительно поэкспериментировал - никак не хочет он штриховать кривые второй степени, только или прямые, или третьей степени."

Есть еще наблюдения по проблемам со штриховкой?
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 24 дек 2015, 16:58

Vladimir_Endurance писал(а):Вот еще указание на причины сбоев:
"Проблема с gcodetools возникает, если в контуре встречаются участки квадратичных кривых Безье (SVG-команда "q"). Упрощение превращает их в кубические кривые (команда "c"), тогда штриховка начинает работать как надо.
...

А Ctrl+Shift+C не помогает?
А если попробовать Ctrl+J + Ctrl+Shift+C.

ЗЫ можешь прислать такую кривую?
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 24 дек 2015, 19:13

Nick писал(а):А если попробовать Ctrl+J

Вот это помогло в нескольких простых случаях, спасибо!!!, еще буду тестировать.
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 25 дек 2015, 12:19

Ошибки всё равно вылазят. Их существенно меньше благодаря "динамической втяжке".
Вопрос: у втяжки есть настройки? может быть в них покопаться.

Много Тестировать затруднительно по причине, что штриховка долго времени работает. Например 15 мин жду штриховки печати 40мм диаметром с шагом 0.1мм. См.файл.
Вложения
Gcodetools - plug-in Inkscape для экспорта в Gcode 2015-12-25.png
Видны вертикальные линии несколько штук - ошибка заштриховки
печати3.svg
(1.18 Мб) Скачиваний: 429
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 25 дек 2015, 13:22

Такое проще попробовать растром вывести.

У тебя linuxcnc или что-то другое?
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 25 дек 2015, 14:06

Nick писал(а):У тебя linuxcnc или что-то другое?

У меня Windows 10, Inkscape, Repetier host для Wanhao D. i3
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 25 дек 2015, 17:28

А он не умеет растр жечь?
Аватара пользователя
Nick
Мастер

Сообщения: 22397
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1475
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Vladimir_Endurance » 25 дек 2015, 18:25

Nick писал(а):А он не умеет растр жечь?

Извините, пож, я начинающий. А где мне для растра Жкод подготовить?
Vladimir_Endurance
Новичок

Сообщения: 9
Зарегистрирован: 24 дек 2015, 12:49
Репутация: 2
Настоящее имя: Владимир Д.

Пред.След.

Вернуться в LinuxCNC

Кто сейчас на конференции

Зарегистрированные пользователи: Adskiydart, aftaev, Alltyp, AVK74, Bing [Bot], CNC-Logic, Darxton, diamond file, Dimir, Din, Dmitry07, dvina, Ershoff, FL@gMan, frezeryga, Georg_kai, going, Google [Bot], ignv, Intersap, Kiriller, lkbyysq, Maxekb77, michael-yurov, mikehv, mrpin, niksooon, parket_3d, sashaK, SDAMASK, sergey65, shalek, slavyan75, tehnic, tixon1984, tpolimer2000, tsups, tsurika, ugoaleks, Urec, vala, vit_rus, xenon-alien, Yandex [bot], yurayerz, Zampoteh, ZL0, Прочнист

Поделиться

Reputation System ©'
