Gcodetools - plug-in Inkscape для экспорта в Gcode

Обсуждение установки, настройки и использования LinuxCNC. Вопросы по Gкоду.

Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 07 дек 2009, 10:49

Gcodetools - plug-in Inkscape для экспорта в Gcode EMC screenshot.png
Сгенерированный Gкод в EMC2
ТипРасширение векторного
графического редактора Inkscape
РазработчикКоманда разработчиков Gcodetools
Написана наPython
ОСКроссплатформенное программное
обеспечение (Windows, Linux,
MacOS)
Версия1.7 от 01.07.2010
ЛицензияGNU GPL
Количество загрузок7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.


Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode
Gcodetools - plug-in Inkscape для экспорта в Gcode Screqnshot.png

Gcodetools - plug-in Inkscape для экспорта в Gcode lumen lab gcodetools cnc pocketing 1280.jpg
Gcodetools cnc обработка площади

Gcodetools - plug-in Inkscape для экспорта в Gcode 0089 gcode tools lathe emc screenshot.png
Gcodetools CAM для токарных станков с чпу

Gcodetools - plug-in Inkscape для экспорта в Gcode 0082 gcode tools engraving.jpg
Gcodetools гравировка от Rene

Gcodetools - plug-in Inkscape для экспорта в Gcode bears.jpg
Bears by Durachko
  • Экспорт кривых в Gcode
  • Аппроксимация с использованием круговой интерполяции (G02 и G03)
  • Автоматическое разбиение кривых для достижения заданной степени точности
  • Обработка со сменой инструментов
  • Экспорт Gкода в параметрической или обычной формах
  • Добавление собственных заголовков и окончаний
  • Выбор единиц измерения
  • Многопроходная обработка
  • Автоматическое добавление цифрового суфикса к назваию сохраняемого файла
Обработка на токарном станке
  • Создание траекторий для обработки детали на токарном станке
  • Расчет чистового прохода
  • Задание заглубления при чистовом проходе
  • Задание количества чистовых проходов
  • Два различных метода вычисления чистовых проходов
  • Замена стандартных осей
Обработка площади контуров
  • Создание траекторий для обработки площади контуров
  • Возможность коррекции созданных траекторий
Гравировка фигурными фрезами
  • Создание траекторий для обработки контуров фигурной фрезой
  • Задание произвольной формы фрезы
Библиотека инструментов
  • Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
  • Возможность копирования инструментов
  • Возможность обработки со сменой инструмента
Система ориентирования
  • Задание масштабирования по всем осям
  • Задание поворотов в плоскости ХY
  • Задание смещения по всем осям
  • Ориентация по произвольным точкам
Постпроцессор
  • Создание произвольной программы постпроцессора или выбор из стандартного набора
  • Масштабирование и смещение Gcode
  • Произвольная замена команд (в том числе одновременная замена)
  • Параметризация Gcode
  • Округление длинны дробной части чисел в Gкоде
Предварительная проверка рисунка
  • Выделение маленьких контуров (возможных артефактов area)
  • Проверка принадлежности инструментов
  • Проверка порядка обработки
Плоттерная резка
  • Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.
Общие
  • Проверка наличия обновлений.

вверх
Лицензия (для просмотра содержимого нажмите на ссылку)

Лицензия

Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:
  • запуска программы, с любой целью;
  • изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
  • распространения копий;
  • улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).
Подробнее см здесь: http://ru.wikipedia.org/wiki/GPL
вверх
Установка (для просмотра содержимого нажмите на ссылку)

Установка

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
вверх
Видео уроки (для просмотра содержимого нажмите на ссылку)

Видео уроки

Русский язык

Видео уроки от Steel.ne на русском языке: Gcodetools - plug-in Inkscape для экспорта в Gcode #403

Английский язык

Видео уроки от Bitviper (на форуме Fizgig) (англ.):
http://www.youtube.com/watch?v=yUTVOTDbDRI
http://www.youtube.com/watch?v=zMQplyEo9Bc
Еще один видео урок на английском:
http://www.youtube.com/watch?v=4jYKMAjzK3A
Пример использования Gcodetools за 1 минуту от Stirlingengr:
http://www.youtube.com/watch?v=aflrnD9OEvA
Использование и уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки

Документация: Gcodetools документация [В разработке] #23
Tutorial гравировке узоров от Dormouse ver 1.5b: http://kalyaev.com/2010/20100402/tut01/tut01.html
Tutorial по обработке площади контура ver 1.2: Gcodetools - plug-in Inkscape для экспорта в Gcode #10
Tutorial по созданию шестеренок ver 1.2: http://www.cnc-club.ru/forum/viewtopic. ... art=0#p154
Manual для версии 1.2 в этом посте:Gcodetools - plug-in Inkscape для экспорта в Gcode #9
Подробное описание для версии 1.1 в этом посте: http://www.cnc-club.ru/forum/viewtopic. ... rt=40#p100

Справка по пре- и пост-процессорам Gcodetools - пре- и пост-процессоры #1
Скриншоты (для просмотра содержимого нажмите на ссылку)

Скриншоты

Gcodetools - plug-in Inkscape для экспорта в Gcode g83147_002.png
Gcodetools plug-in tutorial (2600*1300 px png ~ 700Kb)


Gcodetools - plug-in Inkscape для экспорта в Gcode g36416.png
Gcodetools - plug-in Inkscape для экспорта в Gcode Screenshot-1.png


Gcodetools - plug-in Inkscape для экспорта в Gcode g64542.png
Gcodetools - plug-in Inkscape для экспорта в Gcode Screqnshot.png


вверх
Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию

Последняя стабильная версия Gcodetools 1.7
gcodetools.tar.gz
Gcodetools 1.7
(75.25 Кб) Скачиваний: 13698

Предыдущие версии(ver 1.6)
gcodetools-1.6.tar.gz
Gcodetools 1.6
(57.1 Кб) Скачиваний: 3250

(ver 1.5)
gcodetools.tar.gz
Gcodetools 1.5
(21.17 Кб) Скачиваний: 1844

(ver 1.4)
gcodetools.tar.gz
(14.72 Кб) Скачиваний: 1733

(ver 1.2)
extensions.tar.gz
(11.25 Кб) Скачиваний: 1818

Dev версия


Вы можете опробовать версию, находящуюся в разработке, загрузив ее с github
Через веб интерфейс: https://github.com/cnc-club/gcodetools
Или через git командой git clone git@github.com:cnc-club/gcodetools.git

Перед работой необходимо создать файлы inx путем запуска скрипта python create_inx.py
Благодарности (для просмотра содержимого нажмите на ссылку)

Благодарности

Разработчики:
  • Николай Дробченко (Nick)
  • Владимир Каляев (Dormouse)
  • Henry Nicolas (Alfcnc)
  • Chris Lusby Taylor (ChrisInNewbury)
Переводчики:
  • John Brooker (greybeard из cnczone.com)
вверх
Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Помощь в разработке

На данный момент в разработке находятся:
  • Расширение для плазменной резки
  • Расширение для токарных станков
  • Расширение для плоттеров
Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:
  • Написать отчет об использовании
  • Улучшить справку и уроки
  • Опубликовать Gкод / SVG / или программный код
  • Загрузить фото/видео готовых работ или опубликовать историю разработки
  • Написать отчет об ошибках
  • Помочь в разработке новых функций
  • Помочь в написании уроков и справки
  • Предложить новые функции
вверх
Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Протестировано на

Linux
Ubuntu 9.10 - Ubuntu 14.04 и далее + inkscape 0.48, inkscape 0.47, inkscape 0.46
FreeBSD 9, FreeBSD 10 + Inkscape 0.48.2.
Windows
Windows XP, Windows Vista, Windows 7 + inkscape 0.46, inkscape 0.47, inkscape 0.48
MacOS
Есть сообщения о работоспособности на MacOS.
вверх
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение sandman » 01 апр 2011, 21:15

и вот результат: только контур, а контур я очень хорошо могу и в blender'e сделать...
Мне было интересно площадки обрабатывать, но это почемуто не получается :oops:
Вложения

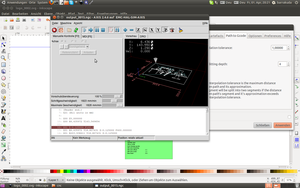

Gcodetools - plug-in Inkscape для экспорта в Gcode Bildschirmfoto-8.png
sandman
Мастер

Сообщения: 254
Зарегистрирован: 31 мар 2011, 19:09
Откуда: Германия, Horb am Neckar
Репутация: 19

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 01 апр 2011, 21:27

Area width это "толщина" площадки.

Плагин не создает контуры, а использует объекты Inkscape, как раз ту самую динамическую втяжку. Поэтому нужно примерно прикинуть какова самая толстая часть контура, и сделать area width равным примерно половине. После выполнения Area должны появиться новые контуры внутри исходного. После этого нужно проверить, что внешний контур не повторяется несколько раз (такое бывает) и проверить контур на ошибки. (Можно, например, назначить толщину обводки равной толщине фрезы, и установить скругленные края и углы.)
И после этого делаем Path-to-Gcode.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение sandman » 02 апр 2011, 11:27

Ясно, попробовал так, вроде чтото выдало.
Но- некоторые пути фреза проходит несколько раз подряд, и есть ещё много непонятного.
Буду разбиратся, спасибо за помощь. :)
Последний раз редактировалось sandman 02 апр 2011, 17:26, всего редактировалось 1 раз.
sandman
Мастер

Сообщения: 254
Зарегистрирован: 31 мар 2011, 19:09
Откуда: Германия, Horb am Neckar
Репутация: 19

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 02 апр 2011, 13:33

В версии dev, есть функция Fill area, она заполняет площадь контура либо спиралью, либо змейкой. Работает вроде без глюков. Единственное, что пока не сделано - это объединение получившихся контуров в один. Но это не страшно - просто увеличится количество подъемов и опусканий инструмента.

Очень советую попробовать.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение V0id » 03 апр 2011, 15:35

root писал(а):Хммм... имхо это не совсем баг... хотя наверное для некоторых систем он может быть чувствителен.
Вот простое решение - постпроцессор для стирания всех перемещений по Z. Точнее, убираются все строки вида G0(1-9) Z...
regex("G0\d\s*Z.*","(z motion removed)");

Unrecognized function 'regex' while postprocessing.
(Command: 'regex("G0\d\s*Z.*","(z motion removed)");')
V0id
Почётный участник
Почётный участник

Сообщения: 99
Зарегистрирован: 18 ноя 2010, 20:37
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 03 апр 2011, 16:15

У тебя наверное не dev версия, там уже regex есть...
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение silex » 14 апр 2011, 20:43

всем привет.
Я вообще новичок в этой теме и в этом направление но очень хочу постичь ЭТО.
меня интересует создание gkoda .Есть ли инструкция по установки плагина ,а также пошаговая инструкция ,на русском языке ,как им пользоваться с картинками ))).
Буду очень благодарен всем кто откликнется
silex
Новичок

Сообщения: 5
Зарегистрирован: 14 апр 2011, 20:36
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 15 апр 2011, 11:23

Что будешь резать? Какой примерно контур?

Вообще, ссылки на инструкции есть в шапке.
Правда, не совсем от последних версий, но там все по-аналогии.
Вот простая инструкция, как сделать Gкод за 7 кликов. Она на английском, но посмотри ка картинки, там показано куда надо кликать - не ошибешься :). Главное проверь что правильно настроена директория вывода Клик №5 :).
http://kalyaev.com/2010/20100423/tut02/tut02.html

Установка предельно проста и тоже описана в шапке :):
Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение silex » 20 апр 2011, 19:49

резать собираюсь дерево по разному(текст узоры и тд.) Хочу разобраться во всем.Щас делаю станок в перерывах когда деньги кончились изучаю программное обеспечение.научите пользоваться инскрайпом и конвертухой g кода.
silex
Новичок

Сообщения: 5
Зарегистрирован: 14 апр 2011, 20:36
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение silex » 20 апр 2011, 19:52

например урок по созданию слова " привет " ,я вообще ни понял как это всё получилось...
Может у вас есть литература (даже не могу сказать по чем -обовсем мне все интересно по этой теме) ;)
вот почта моя silex3@yandex.ru
silex
Новичок

Сообщения: 5
Зарегистрирован: 14 апр 2011, 20:36
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 20 апр 2011, 22:15

нуууу... тема очень обширная ... чего бы почитать...
наверное все можно поделить на две части, собственно обработка и числовое управление. По первой теме должно быть куча литературы, в том числе еще советской.
По управлению все делится на уровень станкостроителя: выбор и подключение исполнительных устройств, подбор контроллеров, управляющих программ и т.д.; и уровень пользователя: создание управляющих программ, собственно использование станка...

К сожалению ссылок на литературу нет... да, надо бы создать раздел библиотеки...

ЗЫ кстати, создай тему с описанием своего станка, может будут советы :).
ЗЫЫ по гравировке постараюсь завтра написать... как раз и в английской ветке по ней вопросы.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 21 апр 2011, 09:54

А, забыл написать, по inkscape есть отличные видео уроки http://screencasters.heathenx.org/ . А чтобы им научиться пользоваться нужна только практика, практика, практика ..... Советую тупо выбирать красивый урок и рисовать его самому.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение silex » 21 апр 2011, 22:45

сенкс за ответ.
Насчет станка постараюсь создать темку но немного позже как будет с финансами получше,что б станок не так нудно делать)))
Еще есть вопрос ну вот я получил траекторию движения фрезы но я не понимаю где описывается глубина внедрения фрезы(насколько нужно заглубить фрезу в том или ином месте.
И еще где взять инструкцию по описанию плагина gkodetools на русском языке (название ярлыков ,принцип действия и что делает та или иная функция).
silex
Новичок

Сообщения: 5
Зарегистрирован: 14 апр 2011, 20:36
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 21 апр 2011, 23:21

Траектория задается в 3 измерениях, а не 2х.
В Gcode есть строки типа
G0 X0 Y10 Z10

Если одна из координат не указанна, значит она в этой строчке меняться не будет.

Таким образом заглубление, скорость и прочее задается еще в программе которая генерирует Gcode. И она должна знать размеры заготовки.
В gcodetools заглубление за проход задается в параметрах инструмента - depth step. Общая глубина реза задается через верхнюю и нижнюю границу, в точках ориентации (третья координата в первой точке верхняя, во второй нижнее).

К сожалению inkscape не позволяет делать ярлыки в расширениях. Но основные функции:
1. Path to Gcode - экспортирует кривые в Gcode, может быть использована для раскроя материала, гравировки.
2. Area - используется для создания траекторий заполняющих площадь фигуры. Можно использовать для создания больших не сквозных углублений или фасок. Используется в связке с Path to Gcode.
3. Lathe - создает траектории для токарной обработки.
4. Engraving - создает траекторию переменной глубины для гравировки фигурными фрезами.
...
Есть еще прикладные функции...

Что ты планируешь делать на станке?
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение silex » 23 апр 2011, 12:37

меня интересует фигурная фрезеровка ,раскрой и гравировка
silex
Новичок

Сообщения: 5
Зарегистрирован: 14 апр 2011, 20:36
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Алексей » 29 апр 2011, 19:36

Здравствуйте.

Делал урок по созданию шестеренок и при выборе плагина и нажатии кнопки "Применить" программа выдала ошибку (ссылку на скрин прилагаю). Ubuntu 10.10, InkScape 0.48.

http://s60.radikal.ru/i169/1104/1e/8b0efd9f54a3.jpg
Алексей


Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 29 апр 2011, 21:00

Собственно нужно сделать что написано, перед экспортом открыть вкладку Path to Gcode. По открытой вкладке плагин определяет, что ему делать.

ЗЫ по таким ошибкам можно просто копировать сюда текст из окна.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение pokery » 15 май 2011, 20:52

Еще ошибку обнаружил или плохо искал.

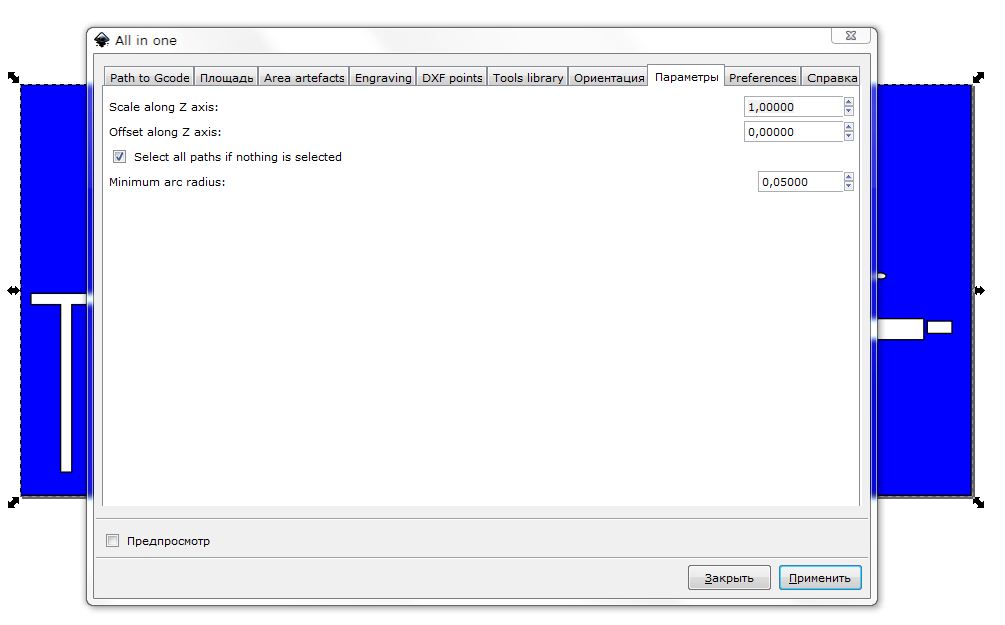

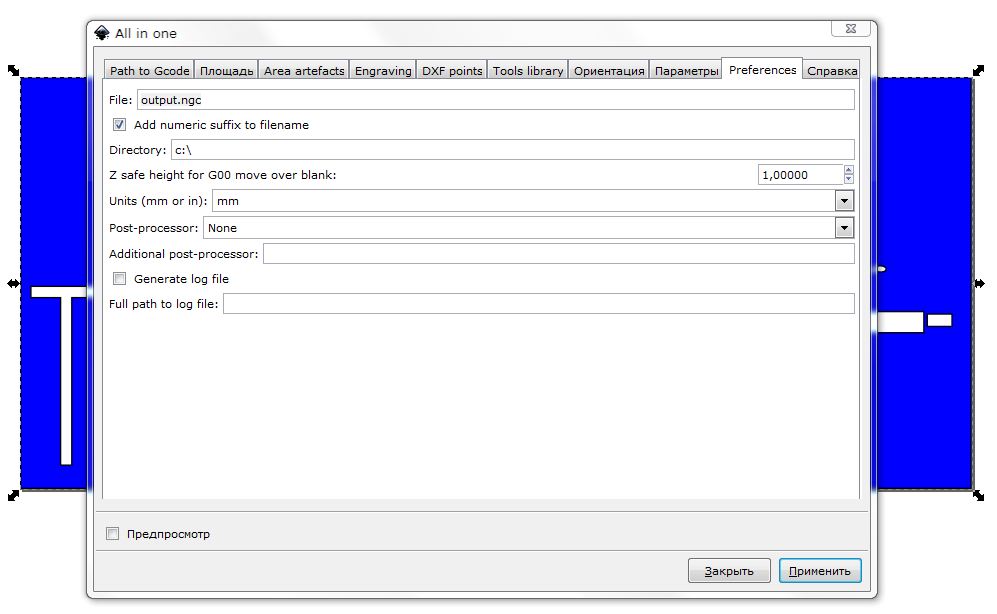

В настройках плагина не нашел диаметр инструмента. Как написано в уроке (про логотип) данные настройки находятся на вкладке "Параметры", но их там нет. Привожу два скрина с двух вкладок.

Inkscape 0.48 (Win32), GCodeTools 1.6.01
Gcodetools - plug-in Inkscape для экспорта в Gcode s1.JPG

Gcodetools - plug-in Inkscape для экспорта в Gcode s2.JPG
pokery
Опытный

Сообщения: 127
Зарегистрирован: 10 май 2011, 17:47
Откуда: Волгоград
Репутация: 0

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение _taras_ » 15 май 2011, 21:38

Nick!
Может сделай документацию для актуальной версии прогры? Помогу вылавливать в тексте "блох".
_taras_
Мастер

Сообщения: 495
Зарегистрирован: 16 мар 2011, 15:19
Репутация: 58
Медальки:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick » 15 май 2011, 23:31

Теперь диаметр задается через библиотеку инструментов. В инструменте есть параметр диаметр.

Да, хелп нужен... но все руки не доходят... Обещаю сделать в ближайшее время...
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1319
Заслуга: Developer
Медальки:

Пред.След.

Вернуться в LinuxCNC

Кто сейчас на конференции

Зарегистрированные пользователи: a321, AndyBig, Bing [Bot], Brynet83, crashzoom, error101, ESP, frezeryga, Gas, gendos, gennadiy, Google [Bot], Kolian, Leonid Vs, magnetic, mahno, Mamont, panikpokr, PKM, Гагарин, Sandr, Sergey066, SVP, Yandex [bot], Константин23, шпиндель

Поделиться

Reputation System ©'
